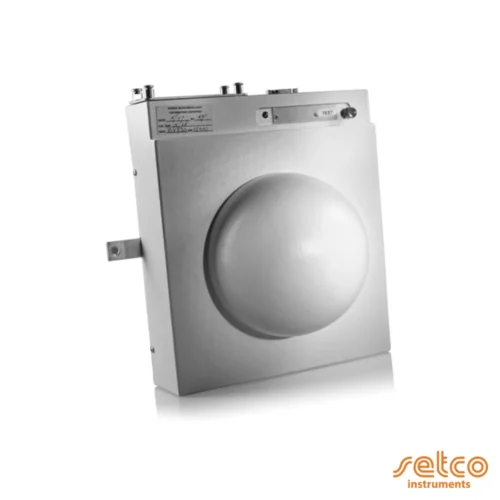

Thiết bị cảnh báo bức xạ RF khu vực Narda SMARTS II
Thông số kỹ thuật
SMARTS II là thiết bị cảnh báo khu vực lắp cố định trên trần hoặc tường, giám sát liên tục bức xạ RF từ 400 MHz đến 100 GHz mà không cần người vận hành. Đáp ứng tần số định dạng theo tiêu chuẩn an toàn đã chọn; khi vượt ngưỡng, thiết bị phát còi, đèn và tín hiệu báo động từ xa, hoạt động giống một đầu báo khói.
Tổng quan
SMARTS II dùng thiết kế cảm biến kép: phần vi ba dùng cảm biến thermocouple để chuyển đổi chính xác tín hiệu radar sang giá trị hiệu dụng thực (true RMS); phần tần thấp hơn dùng diode, cho giá trị hiệu dụng ngay cả trong môi trường nhiều tín hiệu phức tạp. Thiết bị đáp ứng như nhau với mọi phân cực và bao phủ gần một bán cầu.
Tín hiệu từ hai nhóm cảm biến được quy đổi theo % tiêu chuẩn an toàn tương ứng rồi cộng lại để so với ngưỡng cảnh báo người dùng đặt. Thiết bị dùng pin lithium 9 V hoặc nguồn DC 12 – 24 V.
Đặc điểm nổi bật
- Một thiết bị phủ dải 400 MHz – 100 GHz
- Đáp ứng tần số định dạng theo tiêu chuẩn an toàn: FCC 1997, ICNIRP 1998 hoặc IEEE C95.1-2019
- Giám sát liên tục, tự động, không cần người vận hành
- Cảnh báo bằng còi, đèn LED và tín hiệu báo động từ xa (mức điện áp hoặc rơ-le SPDT)
- Ngưỡng cảnh báo chỉnh được: 10 %, 25 %, 35 % hoặc 50 % tiêu chuẩn
- Ngõ ra cho máy ghi; ngõ vào ENABLE nối cảm biến chuyển động hoặc công tắc cửa
- Nút TEST kiểm tra toàn hệ thống bất cứ lúc nào
Ứng dụng
- Cảnh báo an toàn tại nơi làm việc có trường điện từ mạnh
- Nhà chứa máy bay, cơ sở quân sự, khu vực radar
- Buồng đo không phản xạ (anechoic), boong tàu: chỉ báo động khi có trường mạnh và có người vào (qua ngõ ENABLE)
- Tự động ngắt thiết bị phát hoặc ghi lại sự kiện báo động qua tín hiệu từ xa
SMARTS II là thiết bị cảnh báo an toàn. Để đo và đánh giá tuân thủ mức giới hạn phơi nhiễm theo TCVN 3718, cần dùng máy đo như FieldMan hoặc SRM-3006.
Cách hoạt động
Khi bình thường, đèn LED nháy khoảng 40 giây một lần; khi pin cần thay, thiết bị phát tiếng “chíp” kèm nháy đèn. Khi mức RF đạt hoặc vượt ngưỡng đặt trước, còi kêu liên tục và đèn nháy mỗi giây, đồng thời xuất tín hiệu điện và đóng rơ-le (khi dùng nguồn DC) để kích hoạt hệ thống bên ngoài.
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Dải tần (nom.) | 400 MHz – 100 GHz |
| Trường đo | Điện trường |
| Cảm biến | Mảng diode và thermocouple |
| Đáp ứng tần số | +6,0/-3,0 dB (400 MHz – 2,3 GHz); +4,5/-2,5 dB (2,3 – 30 GHz); +2,5/-6,0 dB (30 – 100 GHz) |
| Góc thu 3 dB | > 120° (400 MHz – 5 GHz); > 160° (≥ 5 GHz) |
| Ngưỡng cảnh báo | 10 %, 25 %, 35 % hoặc 50 % tiêu chuẩn (công tắc DIP) |
| Mật độ công suất CW tối đa | 3000 % tiêu chuẩn |
| Mật độ công suất đỉnh tối đa | 32 dB trên tiêu chuẩn |
| Tín hiệu STATUS | -4 V chờ, +4 V báo động |
| Rơ-le trạng thái (nguồn DC) | SPDT, 3 W @ 250 mA, 28 V |
| Ngõ ra máy ghi | -1 V toàn thang |
| Nguồn | Pin lithium 9 V Ultralife U9VL hoặc DC 12 – 24 V, 50 mA |
| Chu kỳ kiểm tra chức năng | 2 năm |
| Nhiệt độ hoạt động | -10…+55 °C |
| Kích thước | 127 × 206 × 239 mm |
| Khối lượng | ~0,74 kg |
| Xuất xứ | Đức |
Cấu hình và mã đặt hàng
| Tiêu chuẩn | Mã |
|---|---|
| SMARTS II Set, FCC 1997 Occupational/Controlled | 2688/101 |
| SMARTS II Set, ICNIRP 1998 Occupational | 2688/104 |
| SMARTS II Set, IEEE C95.1-2019 Restricted | 2688/105 |
Mỗi bộ gồm pin lithium 9 V, đầu nối D-SUB và vỏ đầu nối, hướng dẫn sử dụng tiếng Anh và biên bản kiểm tra chức năng.
