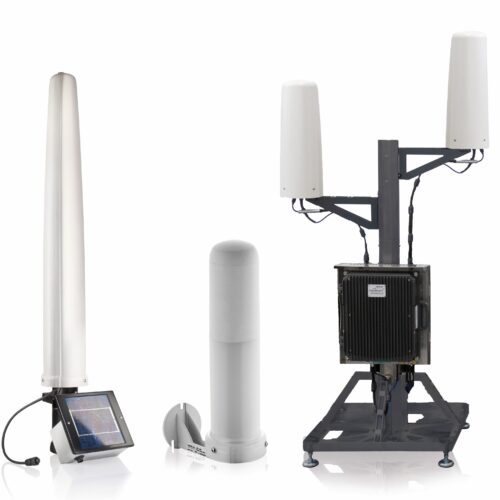

Trạm quan trắc điện từ trường băng rộng Narda AMB-8059
Thông số kỹ thuật
AMB-8059 là trạm quan trắc EMF băng rộng hoạt động tự động 24/7, ghi liên tục và truyền dữ liệu từ xa qua modem 2G/4G hoặc Wi-Fi. Trạm dùng đầu dò thay đổi được từ 10 Hz đến 60 GHz, đo đồng thời điện trường và từ trường, chạy bằng pin mặt trời hoặc pin lithium. Hơn 4.500 trạm AMB đang vận hành trên thế giới.
Tổng quan
Hệ thống quan trắc EMF gồm nhiều trạm đặt tại những nơi cần theo dõi mức trường liên tục hoặc dài hạn. Mỗi trạm lưu dữ liệu và gửi định kỳ về máy chủ trung tâm (PC hoặc FTP server). Quy mô hệ thống có thể từ một điểm đến toàn quốc.
AMB-8059 đáp ứng các yêu cầu cốt lõi của quan trắc ngoài trời: tự chủ năng lượng, chắc chắn, gọn nhẹ, di chuyển dễ và chi phí vận hành thấp. Dòng điện chờ chỉ 1 mA; bản pin mặt trời hoạt động hơn 80 ngày kể cả khi không có nắng.
Đặc điểm nổi bật
- Đầu dò thay đổi được, dải 10 Hz – 60 GHz, cho cả ứng dụng tần thấp và cao tần
- Đầu dò định dạng theo tiêu chuẩn ICNIRP 1998, ICNIRP 2020, SC 6 2015, FCC 96-326
- Giám sát đồng thời E và H (cấu hình 2 đầu dò)
- Đầu dò băng rộng và đầu dò đa băng tách riêng các băng di động 900/1800/2100 MHz
- Tự động 24/7: pin mặt trời, modem 2G/4G, Wi-Fi, GPS, tự truyền dữ liệu
- Báo cáo hằng ngày, cảnh báo và báo động qua SMS đến 10 số điện thoại
- Phù hợp ITU-T K.83; đo drive test theo ITU-T K.113 (bản /00 với bộ gá xe)
- Gọn nhẹ, chắc chắn, dùng trong nhà và ngoài trời; IP55 (IP66 với phụ kiện)
Ứng dụng
- Quan trắc liên tục quanh trạm gốc di động, khu dân cư, trường học, bệnh viện
- Giám sát quanh đài phát thanh – truyền hình, vi ba, vệ tinh, radar
- Giám sát trường tần thấp quanh đường dây cao thế, trạm biến áp, đường sắt, khu công nghiệp
- Xây dựng mạng quan trắc EMF diện rộng, công bố dữ liệu qua ứng dụng web
- Lập bản đồ mức trường theo tuyến đường (drive test)
Tại Việt Nam, mức giới hạn phơi nhiễm theo TCVN 3718. Để đọc trực tiếp V/m so với mức giới hạn này, nên dùng đầu dò phẳng dòng EP-1B; đầu dò định dạng theo tiêu chuẩn (EHP-2B) hiển thị % theo ICNIRP, FCC hoặc SC6.
Bốn phiên bản trạm
| Phiên bản | Nguồn | Truyền dữ liệu | Ghi chú |
|---|---|---|---|
| AMB-8059/00 | Pin lithium sơ cấp | Cáp quang, Wi-Fi | Dùng được cho drive test với bộ gá xe 8059/CMK |
| AMB-8059/01 | Pin mặt trời + ắc quy dự phòng | Cáp quang, Wi-Fi, Ethernet, RS232, USB | Không có modem |
| AMB-8059/02 | Pin lithium sơ cấp (~8 tháng) | Modem 2G/4G, Wi-Fi, USB | Tự truyền và báo SMS |
| AMB-8059/03 | Pin mặt trời + ắc quy dự phòng (> 80 ngày khi không nắng) | Modem 2G/4G, Wi-Fi, cáp quang, Ethernet, RS232, USB | Cấu hình đầy đủ cho trạm cố định ngoài trời |
Mọi phiên bản đều có thẻ micro SD, GPS, đo dài hạn và điều khiển từ xa.
Đầu dò
| Đầu dò | Loại | Dải tần | Dải đo |
|---|---|---|---|
| EP-1B-01 | E, phẳng | 0,1 MHz – 3 GHz | 0,2 – 200 V/m |
| EP-1B-03 | E, phẳng | 0,1 MHz – 7 GHz | 0,2 – 200 V/m |
| EP-1B-08 | E, phẳng | 0,1 MHz – 8 GHz | 0,2 – 200 V/m |
| EP-1B-05 | E, phẳng | 0,3 MHz – 18 GHz | 0,5 – 800 V/m |
| EP-1B-06 | E, phẳng | 0,3 MHz – 40 GHz | 0,5 – 800 V/m |
| EP-1B-04 | E, tần thấp | 10 Hz – 5 kHz | 5 V/m – 20 kV/m |
| HP-1B-01 | H, tần thấp | 10 Hz – 5 kHz | 50 nT – 200 µT |
| EP-3B-01 | E, 3 băng | 0,1 MHz – 3 GHz / 0,1 – 862 MHz / 933 MHz – 3 GHz | 0,2 – 200 V/m |
| EP-4B-01 | E, 4 băng (băng rộng + 900/1800/2100 MHz) | 0,1 MHz – 3 GHz | 0,2 – 200 V/m; 0,03 – 30 V/m theo băng |
| EP-4B-02 | E, 4 băng (băng rộng + 900/1800/2100 MHz) | 0,1 MHz – 7 GHz | 0,2 – 200 V/m; 0,03 – 30 V/m theo băng |
| EHP-2B-01 | E & H, định dạng ICNIRP 1998 / SC6 2015 | E: 0,5 MHz – 9,25 GHz; H: 20 MHz – 1 GHz | 0,1 (0,5) – 1000 % |
| EHP-2B-02 | E & H, định dạng ICNIRP 1998 / SC6 2015 | E: 0,5 MHz – 60 GHz; H: 20 MHz – 1 GHz | 0,1 (0,5) – 1000 % |
| EHP-2B-03 | E & H, định dạng ICNIRP 2020 / FCC 96-326 | E: 1,34 MHz – 9,25 GHz; H: 1 MHz – 1 GHz | 0,1 (0,5) – 1000 % |
| EHP-2B-04 | E & H, định dạng ICNIRP 2020 / FCC 96-326 | E: 1,34 MHz – 60 GHz; H: 1 MHz – 1 GHz | 0,1 (0,5) – 1000 % |
Đầu dò HP-1B-01 kết hợp được với một đầu dò E (EP-1B-01, -03, -04, -05, -06, -08) trong cấu hình 2 đầu dò. Mọi đầu dò đều có bộ chuyển đổi A/D, hệ số hiệu chuẩn lưu trong EEPROM và cảm biến nhiệt độ; chu kỳ hiệu chuẩn khuyến nghị 24 tháng.
Thông số kỹ thuật trạm
| Thông số | Giá trị |
|---|---|
| Đại lượng đo | Trường tổng, giá trị trung bình và đỉnh (MAX) |
| Đơn vị | V/m, kV/m, nT, µT, mT, % (tùy đầu dò) |
| Tốc độ lấy mẫu | 1 phép đo mỗi giây |
| Chu kỳ lưu | 30 giây – 15 phút |
| Bộ nhớ | > 128 MB; > 364 ngày dữ liệu với chu kỳ lưu 1 phút |
| Cảnh báo | 2 ngưỡng lập trình được (cảnh báo, báo động), báo cả khi vượt và khi trở lại dưới ngưỡng; báo mở vỏ, quá nhiệt, độ ẩm trong, pin yếu, lỗi đầu dò |
| Modem (/02, /03) | LTE, UMTS/HSPA+, GSM/GPRS/EDGE toàn cầu; cần SIM có SMS và FTP |
| Wi-Fi | 802.11 b/g |
| Pin | /00, /02: lithium sơ cấp 3,6 V, 13 Ah; /01, /03: ắc quy chì 4 V, 2,5 Ah sạc được |
| Thời gian hoạt động | /02: ~8 tháng; /03: > 80 ngày trong bóng tối hoàn toàn (1 phút truyền GSM/ngày, 1 đầu dò) |
| Tuân thủ | 2014/30/EU, 2014/35/EU, CEI 211-6, CEI 211-7, ITU-T K.83, ITU-T K.113 |
| Nhiệt độ hoạt động | -20…+55 °C |
| Kích thước | 112 × 112 × 730 mm |
| Khối lượng | /00, /02: 1,2 kg; /01, /03: 2,4 kg (chỉ trạm) |
| Cấp bảo vệ | IP55; IP66 với bộ phụ kiện IP66K |
| Phần mềm kèm theo | 8059-NSTS, Area Monitor Installer, EMF GPS Logger (cho drive test) |
| Xuất xứ | Ý |
Đo drive test với bộ gá xe AMB-8059 CMK
Bộ gá xe Car Mounting Kit là tùy chọn của AMB-8059/00, gắn từ tính lên nóc xe, cho phép quét mức trường trên diện rộng khi xe đang chạy. Dữ liệu EMF đồng bộ với tọa độ GPS để khoanh vùng cần đo chi tiết hơn; trạm và xe cách ly điện hoàn toàn.
Laptop trong xe hiển thị kết quả trực tiếp qua cáp quang, có cảnh báo đèn và âm thanh theo ITU-T K.113. Dữ liệu xuất ra GPX và KML, hiển thị trên Google Earth với màu theo mức độ.
| Thông số CMK | Giá trị |
|---|---|
| Tốc độ xe | 0 – 60 km/h |
| Tốc độ lấy mẫu | 300 ms, đồng bộ GPS |
| Thời gian hoạt động | > 200 h (Wi-Fi tắt) |
| Lưu dữ liệu drive test | Tối đa 18 giờ |
| Kích thước / khối lượng | 301 × 241 × 750 mm (gồm AMB-8059/00) / < 3 kg |
| Cấp bảo vệ | IP55 |
Cấu hình và mã đặt hàng
| Mô tả | Mã |
|---|---|
| AMB-8059/00 – trạm pin lithium sơ cấp | AMB-8059/00 |
| AMB-8059/01 – trạm pin mặt trời + ắc quy dự phòng | AMB-8059/01 |
| AMB-8059/02 – trạm modem 2G/4G, pin lithium sơ cấp | AMB-8059/02 |
| AMB-8059/03 – trạm modem 2G/4G, pin mặt trời + ắc quy dự phòng | AMB-8059/03 |
| Chân đế chữ T kim loại + cột sợi thủy tinh | 650.800.085 |
| Bộ gá xe drive test 8059/CMK (cho /00) | 650.800.300 |
| Nắp mở rộng cho cấu hình 2 đầu dò | 231.830.084 |
| Bộ chuyển đổi quang O/E USB | 650.000.176 |
| Bộ chuyển đổi IP66 (cho /01, /03) | 650.000.310 |
Đầu dò đặt riêng theo mã đầu dò ở bảng trên.
Câu hỏi thường gặp
AMB-8059 dùng đầu dò dải tần nào?
Đầu dò thay đổi được từ 10 Hz đến 60 GHz, đo điện trường và từ trường.
Trạm cấp nguồn và truyền dữ liệu thế nào?
Tùy phiên bản: pin mặt trời kèm ắc quy dự phòng hoặc pin lithium; truyền dữ liệu qua modem 2G/4G, Wi-Fi, cáp quang, Ethernet, RS232 hoặc USB. Bản có modem tự gửi cảnh báo SMS.
AMB-8059 có đo drive test được không?
Có. Bản AMB-8059/00 dùng với bộ gá xe 8059/CMK để đo drive test theo ITU-T K.113.
