Thiết bị đo và phân tích tín hiệu RF

SETCO cung cấp thiết bị đo và phân tích tín hiệu RF của hãng Narda Safety Test Solutions cho phân tích phổ thời gian thực, giám sát vô tuyến và định hướng, định vị nguồn phát. Trung tâm của hệ thống là máy SignalShark, kết hợp với các ăng-ten dò hướng và tùy chọn phần mềm để đáp ứng từng nhiệm vụ.

Máy phân tích tín hiệu RF SignalShark

SignalShark là máy thu giám sát và máy phân tích phổ thời gian thực dải tần 8 kHz – 8 GHz, băng thông thời gian thực 40 MHz, tốc độ quét đến 50 GHz/s. Máy có bản cầm tay 3310, bản gắn rack, bản ngoài trời và mô-đun thu DF để tích hợp hệ thống; phiên bản XT có bộ xử lý mạnh hơn và độ chính xác tần số 0,2 ppm.

Ăng-ten và phụ kiện dùng cùng SignalShark

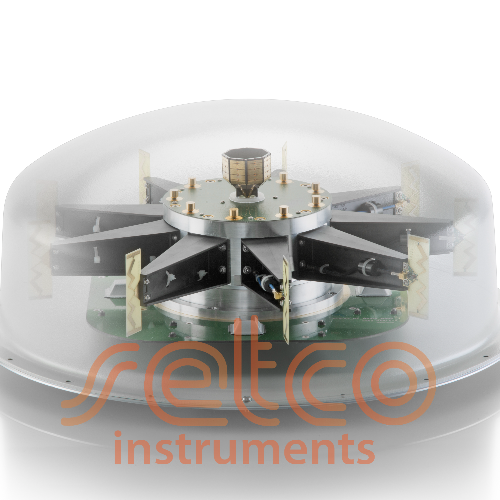

Ăng-ten định hướng tự động ADFA (10 MHz – 8 GHz)

Ăng-ten dò hướng tự động nhỏ gọn cho quản lý băng tần, tìm nguồn nhiễu, giám sát biên giới. Lắp nhanh không cần dụng cụ trên nóc xe (đế từ tùy chọn), chân đế hoặc cột ăng-ten.

• Chu kỳ dò hướng hoàn chỉnh 1,2 ms, bắt được cả tín hiệu rất ngắn
• Giao thoa kế tương quan 9 lưỡng cực (200 MHz – 8 GHz); cặp vòng chéo theo phương pháp Watson-Watt (10 – 200 MHz)
• Đo cả góc ngẩng (hiệu chuẩn từ +40° đến −20°), giúp xác định tầng nhà hoặc độ cao nguồn phát
• La bàn điện tử và bộ thu GNSS tích hợp; đường kính 480 mm; gắn trên nóc xe chạy đến 130 km/h

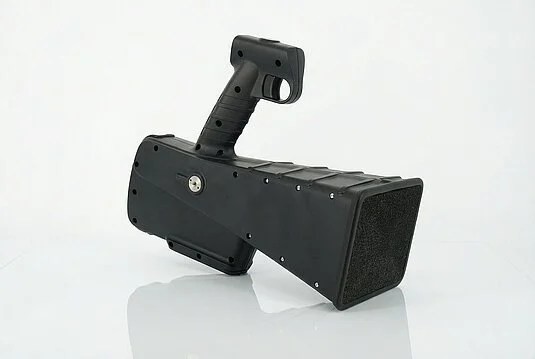

Ăng-ten dò hướng DF Downconverter Antenna (7 – 26,5 GHz)

Mở rộng khả năng dò hướng di động của SignalShark lên dải 7 – 26,5 GHz chỉ với một ăng-ten, để phát hiện và định vị tín hiệu thông tin vệ tinh (SatCom), radar, viba và nguồn gây nhiễu băng SHF.

• Một ăng-ten phủ toàn dải 7 – 26,5 GHz, không phải thay ăng-ten khi đo
• Tích hợp bộ khuếch đại tạp âm thấp (LNA) và bộ hạ tần; hệ số khuếch đại ăng-ten đến 20 dBi
• La bàn điện tử, cảm biến góc nghiêng và phân cực
• Vỏ chắc chắn IP54; cấp nguồn trực tiếp từ SignalShark, không cần pin riêng
• Lắp trên chân đế hoặc nền tảng UAV tương thích

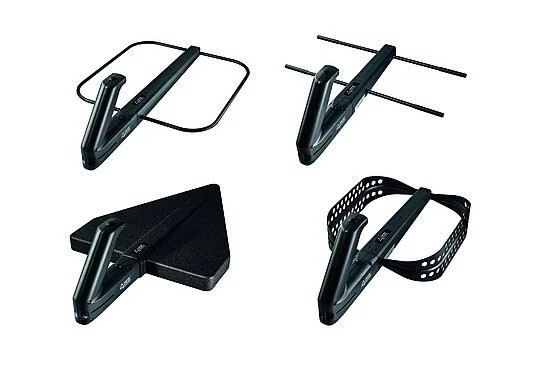

Bộ ăng-ten định hướng cầm tay

Dùng cho chặng tìm kiếm cuối: trong tòa nhà, khu vực đông người như sự kiện lớn, hoặc kết hợp với ADFA để tìm nguồn phát trong phạm vi vài mét. Tay cầm nhẹ có nút điều khiển các bước dò hướng, la bàn 3D và tiền khuếch đại; SignalShark tự nhận loại ăng-ten và áp hệ số hiệu chỉnh; độ nhạy đến −170 dBm.

• Ăng-ten vòng 9 kHz – 30 MHz: nhiễu trong mạng truyền thông, nhiễu do tụ điện hỏng trong bộ nguồn
• Ăng-ten định hướng 1 20 – 250 MHz: dải ISM từ 27 MHz, phần thấp băng VHF truyền hình (gồm DAB)
• Ăng-ten định hướng 2 200 – 500 MHz: các dịch vụ thông tin trong dải, gồm ISM 433 MHz
• Ăng-ten định hướng 3 400 MHz – 8 GHz: di động LTE, 5G FR1, WiFi; radar băng L, S, C

Tùy chọn phần mềm

• IQ Analyzer: độ phân giải thời gian đến 20 ns, độ phân giải tần số từ 25 Hz đến 40 MHz; bộ nhớ vòng 1,6 GB (kênh 40 MHz trong 5 giây), xuất dữ liệu HDF5; đo theo khe thời gian cho tín hiệu TDD như 5G, DECT
• 5G Analyzer: đo và ngoại suy cường độ trường EMF của tín hiệu 5G băng FR1
• Bản đồ và định vị, điều khiển ăng-ten ADFA: tự đánh giá kết quả dò hướng và hiển thị vị trí nguồn phát trên bản đồ
• Hiển thị và đo: spectrogram, persistence, level meter, horizontal scan, giải điều chế analog
• Tích hợp hệ thống: điều khiển từ xa SCPI, truyền dữ liệu I/Q theo VITA 49, script Python với Narda Script Launcher (miễn phí)

Hệ thống giám sát EMF SignalShark

Hệ thống giám sát điện từ trường liên tục xây dựng trên SignalShark: đo chọn lọc tần số từ 9 kHz đến 6 GHz, mở rộng đến 29,5 GHz; gói đo cấu hình theo nhu cầu, đo tự động, router LTE tích hợp (OpenVPN), đóng gọn trong 3 vali. Xem thêm danh mục Thiết bị đo điện từ trường EMF.

Xem thông số và tính năng chi tiết SignalShark hoặc liên hệ SETCO để được tư vấn cấu hình và báo giá.
