Thông số kỹ thuật

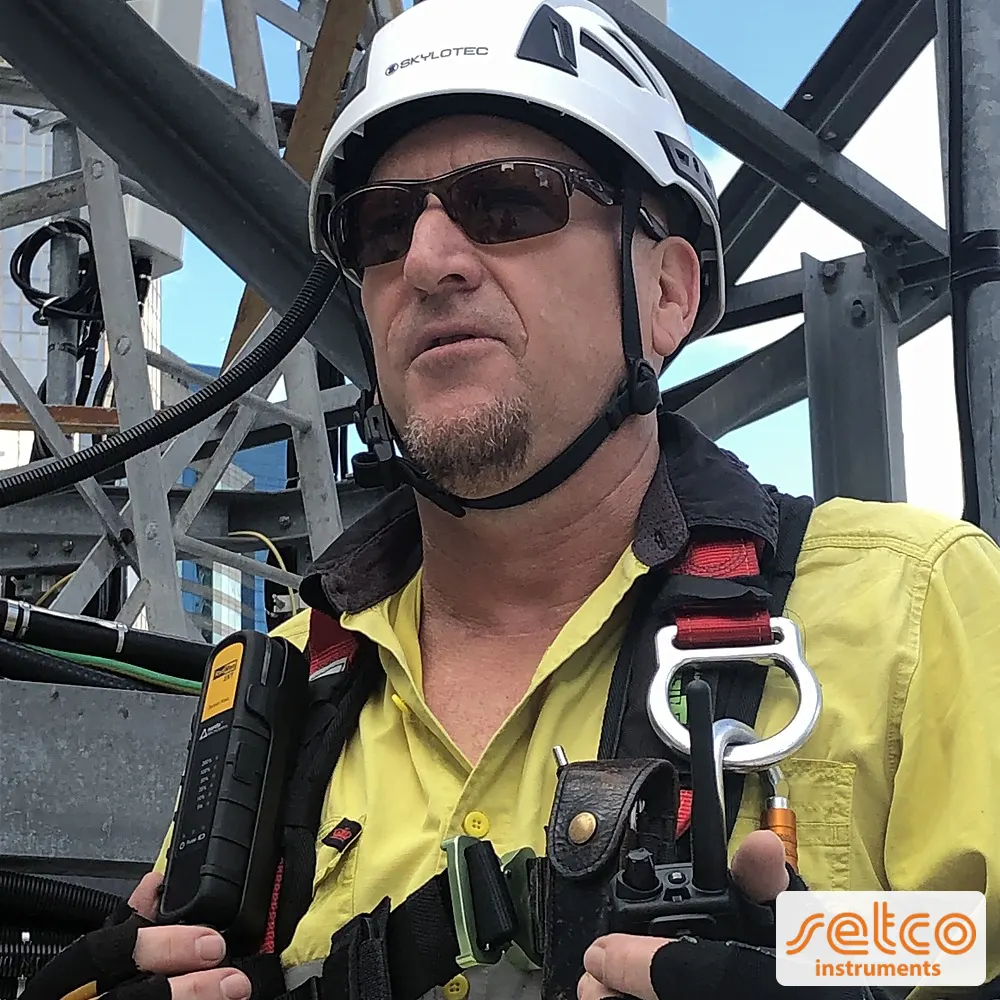

RadMan 2LT và RadMan 2XT của Narda Safety Test Solutions (Đức) là thiết bị cảnh báo bức xạ điện từ cá nhân, bảo vệ người làm việc ở khu vực có mức bức xạ cao như anten phát thanh, truyền hình, trạm gốc di động và radar. Thường không thể tắt hoàn toàn thiết bị phát, và ngay cả khi tắt được vẫn cần kiểm tra lại. Máy được đeo trên người, cảnh báo kịp thời trước khi vượt giá trị giới hạn cho phép. RadMan 2LT và 2XT đáp ứng khuyến nghị ITU-T K.145 về sử dụng và đặc tính của thiết bị giám sát RF cá nhân.
Đặc điểm nổi bật
- Dải tần giám sát đến 8 GHz (2LT) hoặc 60 GHz (2XT), sẵn sàng cho 5G
- Theo khuyến nghị ITU-T K.145; tuân thủ ICNIRP 2020
- Giám sát đồng thời điện trường E và từ trường H, đáp ứng tần số theo dạng của tiêu chuẩn
- Tự động kiểm tra cảm biến mỗi lần bật máy
- Đèn LED báo động dễ thấy, còi lớn và rung
- Có phiên bản ngưỡng báo động điều chỉnh được (2XT)
- Hoạt động 800 giờ cho mỗi lần sạc
- Vật liệu hấp thụ RF giảm ảnh hưởng của cơ thể; tháo khỏi giá gắn để đo đẳng hướng cách xa cơ thể
- Phát hiện tín hiệu xung ngắn (2XT)
- Dùng tốt ngoài trời, cấp bảo vệ IP65
- Bộ ghi dữ liệu lưu liên tục; cổng USB-C truyền dữ liệu và sạc pin
Nguyên lý cảnh báo

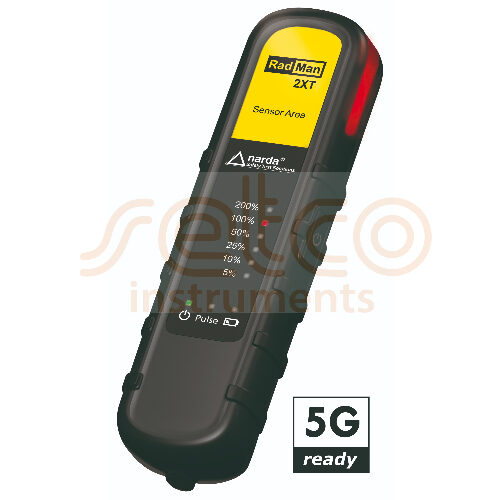

- Chỉ thị phơi nhiễm: 6 đèn LED từ 5% đến 200% (tỷ lệ mật độ công suất so với giới hạn của tiêu chuẩn). Khi vượt 50%, máy rung, phát âm báo lớn và đèn đỏ phía trên nhấp nháy; khi vượt 100%, âm báo thứ hai liên tục hơn cảnh báo người dùng rời khỏi vùng nguy hiểm.
- Đáp ứng tần số theo tiêu chuẩn: bộ lọc trọng số trong cảm biến mô phỏng đáp ứng tần số của tiêu chuẩn, ngưỡng báo động đúng trên toàn dải tần, không cần cài đặt.
- Dùng được ở trường gần và trường xa: có cả cảm biến E và H nên cảnh báo tin cậy bất kể khoảng cách đến nguồn phát.
- Bộ ghi dữ liệu: lưu liên tục giá trị phơi nhiễm E và H kèm thời gian theo kiểu bộ nhớ vòng. Phần mềm RadMan 2-TS (miễn phí) đọc dữ liệu qua USB, hiển thị dạng bảng hoặc đồ thị theo thời gian và dùng để cấu hình RadMan 2XT.
- Chức năng riêng của RadMan 2XT: cảm biến E dải rộng (khoảng 1 MHz đến 60 GHz) cảnh báo vô tuyến định hướng, radar và sóng milimet 5G; thời gian tích phân chuyển được 1 s (Normal) hoặc 30 ms (Pulse Mode) cho tín hiệu xung; bộ nhớ lớn hơn, chu kỳ lưu chỉnh được; chế độ RF Detection với âm báo thay đổi cao độ để tìm điểm rò ở ống dẫn sóng, đầu nối đồng trục hoặc kiểm tra nhanh anten đã tắt.
Thông số kỹ thuật
| Thông số | RadMan 2LT | RadMan 2XT |
|---|
| Cảm biến | Cảm biến điện trường E và từ trường H đẳng hướng dùng diode (bản General Public chỉ có cảm biến E) |
| Tách sóng / thời gian tích phân | RMS / 1 s | RMS / 1 s hoặc 30 ms (Pulse Mode) |
| Dạng đáp ứng tần số | Đáp ứng theo dạng (có trọng số) của tiêu chuẩn an toàn |
| Dải tần điện trường E | 50 MHz – 8 GHz | 900 kHz – 60 GHz (ICNIRP 98 Occ); 10 MHz – 60 GHz (ICNIRP 98 GP); 3 MHz – 60 GHz (FCC); 10 MHz – 60 GHz (SC6) |
| Dải tần từ trường H | 50 MHz – 1 GHz | 27 MHz – 1 GHz (ICNIRP 98, SC6); 3 MHz – 1 GHz (FCC) |
| Độ nhạy | < 1% giá trị tiêu chuẩn |
| Chỉ thị phơi nhiễm | 6 LED: 5 / 10 / 25 / 50 / 100 / 200% tiêu chuẩn (theo mật độ công suất tương đương) |
| Báo động | Đèn LED (góc nhìn 270°), âm thanh và rung |
| Ngưỡng báo động | 2 ngưỡng: 50% và 100% | 2 ngưỡng 50% và 100% (mặc định); bản tùy chọn chỉnh được 10–310% qua PC |
| Mức gây hỏng (CW) | 20 dB trên tiêu chuẩn, không quá 10 kV/m hoặc 26,5 A/m |
| Mức gây hỏng (đỉnh) | 40 dB trên tiêu chuẩn với độ rộng xung < 10 µs, không quá 100 kV/m hoặc 265 A/m |
| Miễn nhiễm ELF tại 50/60 Hz | 10 kV/m |
| Bộ ghi dữ liệu – số bản ghi | 2.880 sự kiện (48 giờ) | 100.000 sự kiện |
| Bộ ghi dữ liệu – chu kỳ lưu | 1 phút | 1 s đến 6 phút hoặc tắt (qua PC), mặc định 1 phút |
| Dữ liệu lưu | Phơi nhiễm Max / Avg / Min |
| Giao tiếp dữ liệu | USB-C |
| Chức năng bổ sung | Tự kiểm tra cảm biến | Tự kiểm tra cảm biến, chế độ RF Detection |
| Đáp ứng đẳng hướng | E: ±1 dB (< 2,7 GHz); H: ±1,5 dB (< 500 MHz) |
Đáp ứng tần số (ICNIRP 2020, nghề nghiệp)
| Trường | RadMan 2LT | RadMan 2XT |
|---|
| Điện trường E | ±3,5 dB (50 MHz – 8 GHz) | ±3 dB (27 MHz – 10 GHz); +6/−3 dB (> 10 – 20 GHz); +10/−3 dB (> 20 – 60 GHz) |
| Từ trường H | ±3 dB (50 MHz – 1 GHz) | ±3 dB (1 MHz – 1 GHz) |
Giá trị dương của đáp ứng tần số nghĩa là cảnh báo sớm. Đáp ứng theo các tiêu chuẩn khác (ICNIRP 1998, FCC 96-326, Safety Code 6) xem datasheet.
Thông số chung
| Chu kỳ hiệu chuẩn khuyến nghị | 3 năm (lần đầu sau 3 năm kể từ khi đưa vào sử dụng) |
| Nguồn | 2 pin sạc NiMH cỡ AA thay được, sạc qua cổng USB |
| Thời gian hoạt động / sạc | khoảng 800 giờ (không báo động) / sạc dưới 8 giờ |
| Nhiệt độ làm việc | −10 … +55 °C |
| Nhiệt độ bảo quản | −40 … +70 °C |
| Độ ẩm | 5 – 95%, không ngưng tụ (≤ 29 g/m³, IEC 60721-3-2 class 7K2) |
| Cấp bảo vệ | IP65 (kín bụi, chống tia nước) |
| Kích thước (C × R × S) | 165 × 47 × 31 mm (không kể giá gắn) |
| Khối lượng | 185 g (không kể giá gắn) |
| Xuất xứ | Đức |
Mã đặt hàng
| RadMan 2LT – bộ giám sát cá nhân 8 GHz | Mã đặt hàng |
|---|
| RadMan 2LT, ICNIRP 1998 / Occupationala) – tuân thủ ICNIRP 2020 | 2280/101 |
| RadMan 2LT, FCC 96-326 / Occupational | 2280/102 |
| RadMan 2LT, SC 6 (2015) / Controlled | 2280/103 |
| RadMan 2LT, ICNIRP 1998 / General Public, chỉ cảm biến E – tuân thủ ICNIRP 2020 | 2280/111 |
| RadMan 2XT – bộ giám sát cá nhân 60 GHz | Mã đặt hàng |
|---|
| RadMan 2XT, ICNIRP 1998 / Occupationala) – tuân thủ ICNIRP 2020 với tần số trên 27 MHz | 2281/101 |
| RadMan 2XT, FCC 96-326 / Occupational | 2281/102 |
| RadMan 2XT, SC 6 (2015) / Controlled | 2281/103 |
| RadMan 2XT, ICNIRP 1998 / General Public, chỉ cảm biến E – tuân thủ ICNIRP 2020 với tần số trên 27 MHz | 2281/111 |
| RadMan 2XT – 60 GHz, ngưỡng báo động điều chỉnh được | Mã đặt hàng |
|---|
| RadMan 2XT Optioned, ICNIRP 1998 / Occupationala) – tuân thủ ICNIRP 2020 với tần số trên 27 MHz | 2281/101-1 |
| RadMan 2XT Optioned, FCC 96-326 / Occupational | 2281/102-1 |
| RadMan 2XT Optioned, SC 6 (2015) / Controlled | 2281/103-1 |

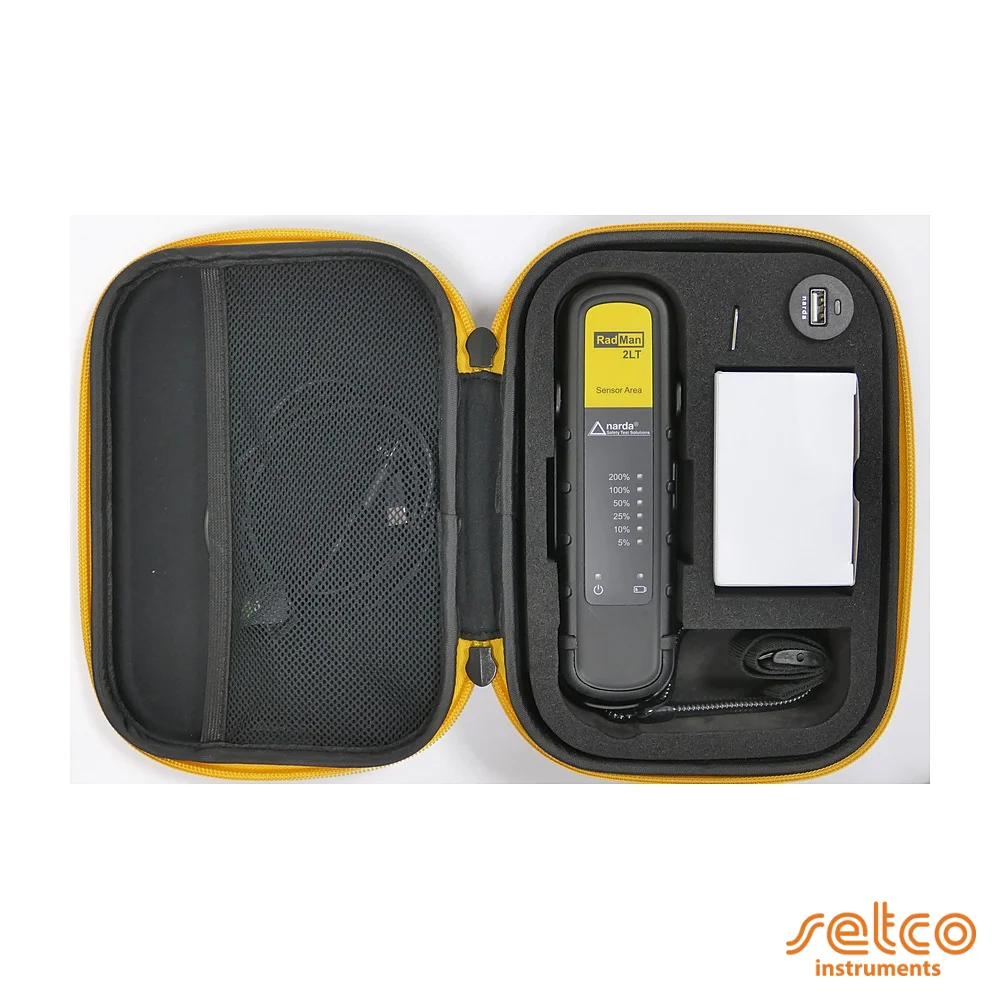

Mỗi bộ gồm: thân máy, giá gắn, dây đai, dây đeo an toàn, cáp USB, khóa lục giác 1,5 mm, hướng dẫn sử dụng, hộp đựng, giấy chứng nhận hiệu chuẩn.
a) Bản ICNIRP Occupational cũng đáp ứng nhiều tiêu chuẩn, quy định quốc gia và quốc tế như Directive 2013/35/EU, EMFV 2016 (Đức), VEMF 2016 (Áo).
Phụ kiện tùy chọn
| Phụ kiện | Mã đặt hàng |
|---|
| Chân đế để bàn 0,16 m, không dẫn điện | 2244/90.32 |
| Tay cầm nối dài không dẫn điện 0,42 m | 2250/92.02 |
| Túi đeo thắt lưng cho RadMan | 2250/92.06 |
| Bộ sạc trên ô tô, USB 5 V | 2259/92.20 |
| Bộ nguồn (châu Âu), USB 5 V | 2259/92.21 |
| Bộ nguồn (Mỹ), USB 5 V | 2259/92.22 |
| Bộ nguồn (Anh), USB 5 V | 2259/92.23 |
Thông số theo datasheet Narda Safety Test Solutions NSTS 1221-E0347I. Thông số có thể thay đổi mà không cần báo trước.
Liên hệ SETCO để được tư vấn chọn phiên bản (2LT/2XT, tiêu chuẩn ICNIRP, FCC hoặc Safety Code 6) và báo giá.
