Máy đo điện từ trường đa dải tần FieldMan

Hãng sản xuất: Narda STS – Đức

Máy đo điện từ trường đa dải tần Fieldman, thay thế cho dòng thiết bị NBM dùng cho dải tần số từ 0 Hz đến 90 GHz

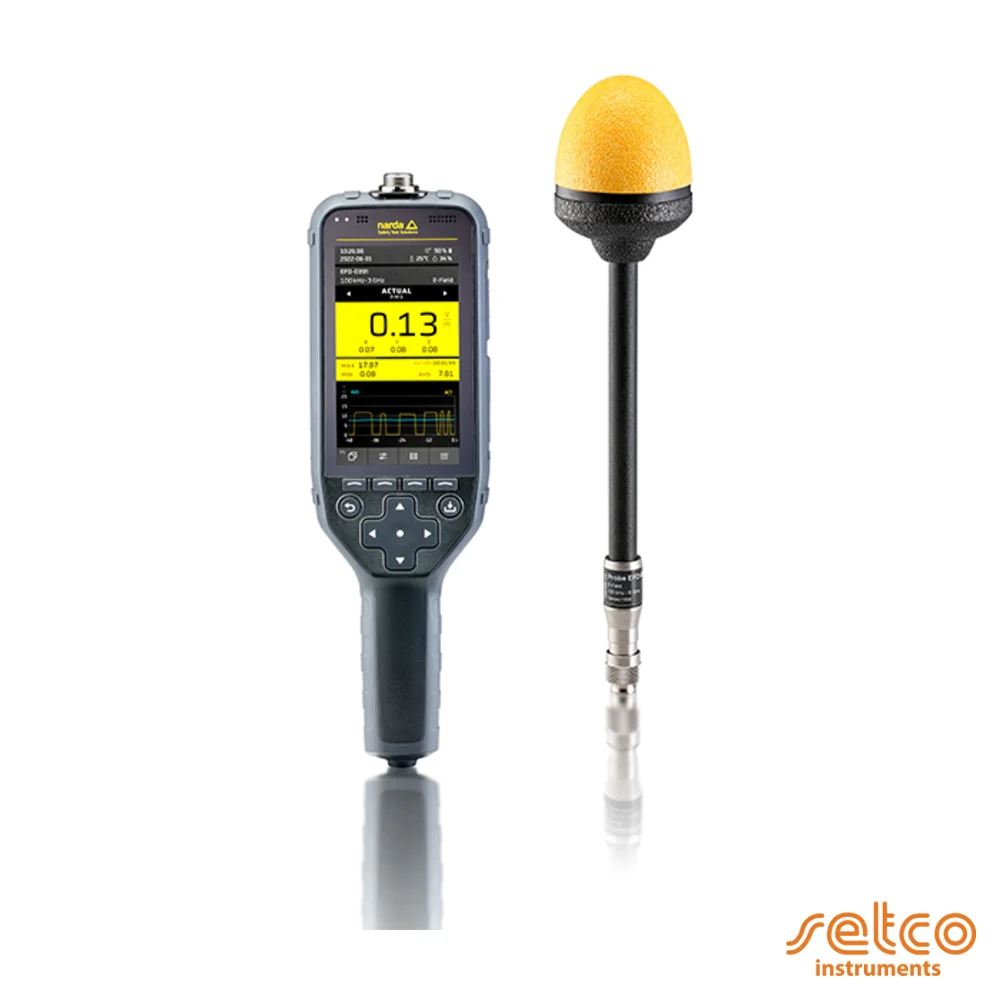

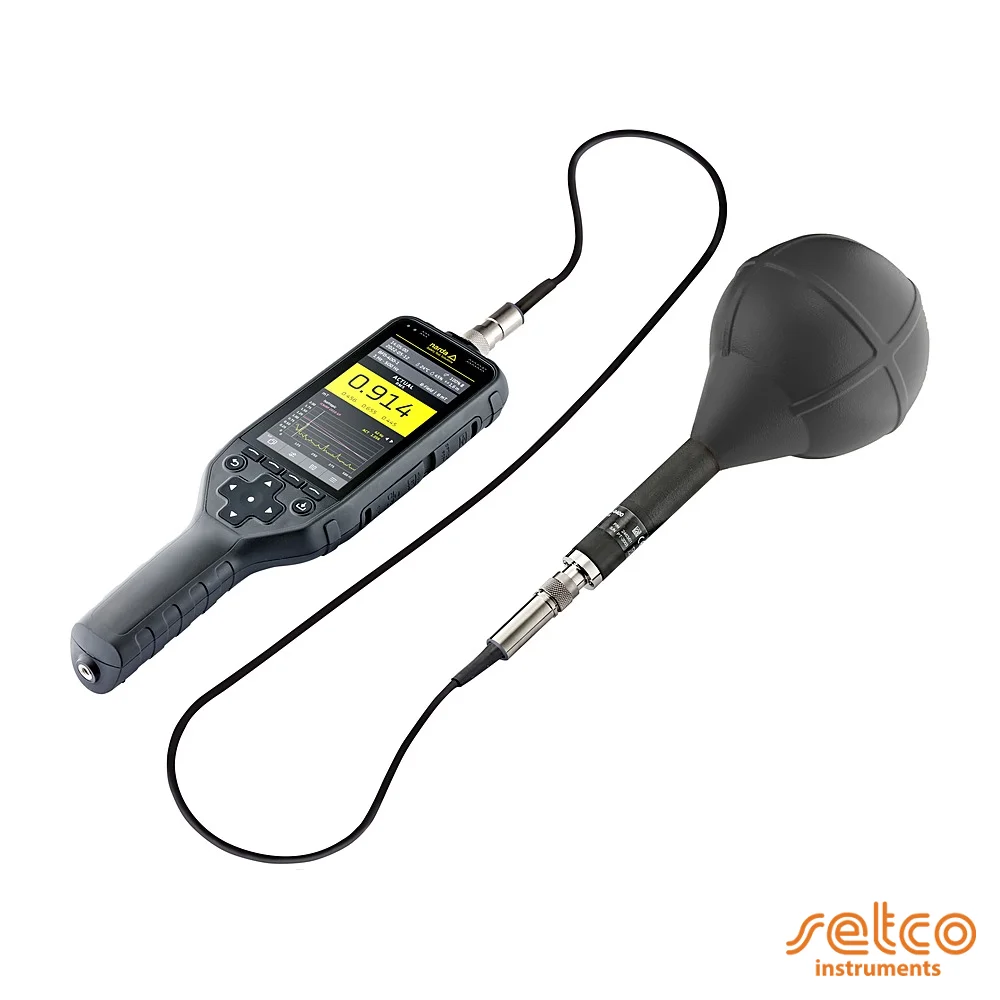

Máy đo điện từ trường đa dải tần FieldMan mở ra thế hệ mới của các máy đo điện từ trường. Thiết bị nhỏ gọn, dễ sử dụng có thể dùng cho nhiều đầu đo ( bao gồm các đầu đo của dòng cũ NBM).

Phép đo đẳng hướng sử dụng các đầu đo isotropic trong dải tần số 0 Hz (DC) to 90 GHz

Màn hiển thị màu dễ đọc rộng 5” với độ phân giải 1280×720 HD

Kết nối đầu đo kỹ thuật số: for dùng cho các đầu đo dải rộng(broadband) và lựa chọn tần(selective). Không còn cần hiệu chuẩn máy

Phần tích hiệu quả theo thời gian và tần số  cho dải tần số thấp đến 400 kHz bao gồm chế độ lấy mẫu khác nhau.

Kết nối WiFi/Bluetooth cho vận hành từ xa qua ứng dụng trên smartphone (Option).

Bộ nhận GPS lắp trong (Built-in) và máy đo khoảng cách để dễ dàng định vị trí đo(Option).

Truyền dữ liệu nhanh:
– Cổng cáp quang
– Ethernet
– USB

FieldMan – người thừa kế của dòng NBM series

• Thực hiện phép đo dải rộng 0 Hz (DC) to 90 GHz
• Kết nối đầu đo kỹ thuật số: không cần hiệu chuẩn máy đo, chỉ cần hiệu chuẩn đầu đo.
• Màn hình màu chống chói, với tính năng tự động chỉnh độ sáng cho việc sử dụng trong nhiều điều kiện môi trường  từ  buổi tối đến đến dưới ánh nắng.
• Có sensor đo nhiệt độ và độ ẩm, áp suất không khí và chiều cao.
• Tốc độ truyền dự liệu nhanh qua nhiều cổng kết nối.

Máy đo FieldMan được sử dụng cho các phép đo chính xác đánh giá an toàn với con người. Đặc biệt trong môi trường lao động nơi thường có cường độ điện từ trường lớn đáng kể. Phù hợp tiêu chuẩn, quy định an toàn phổ biến như FCC, IEEE, ICNIRP or EMF Directive 2013/35/EU. Vài ví dụ về phép đo:

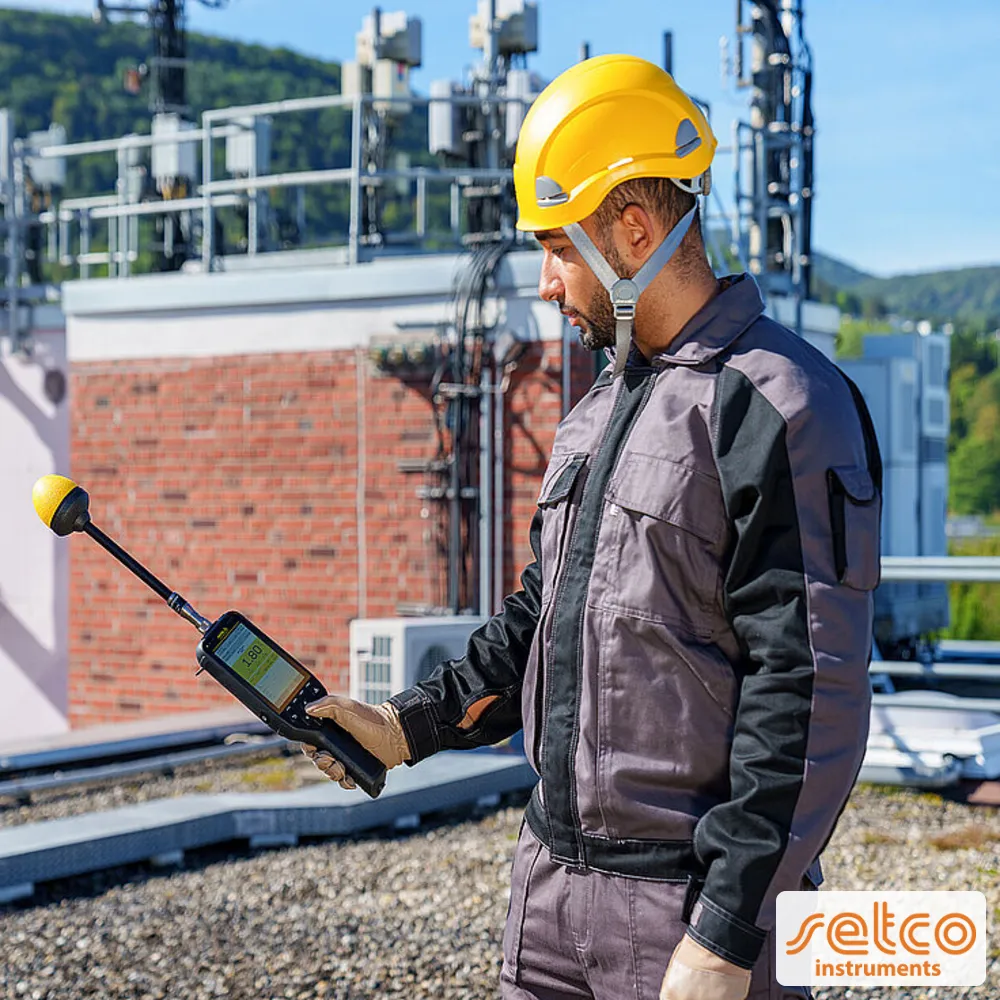

› Đánh giá phơi nhiễm các trạm BTS (e.g. IEC / EN 62232)
› Đánh giá phơi nhiễm các trạm phát thanh truyền hình (e.g. IEC 62577)
› Đánh giá phơi nhiễm hệ thồng truyền phát vệ tinh, ra da.
› Đánh giá phơi nhiễm các thiết bị công nghiệp (e.g. EN 50519)
› Đánh giá phơi nhiễm các thiết bị gia dụng(e.g. IEC / EN 62233)
› Đánh giá phơi nhiễm các thiết bị hàn cắt (e.g. IEC / EN 62822)
› Đánh giá phơi nhiễm hệ thống tàu điện(e.g. EN 50500)
› Đánh giá phơi nhiễm các thiết bị trên ô tô(e.g. IEC 62764)
› Đánh giá phơi nhiễm các hệ thống cung cấp điện (e.g. IEC / EN 62110)
› Đánh giá phơi nhiễm các thiết bị y tế (e.g. IEC / EN 60601)
› Đánh giá các buồng hấp thụ sử dụng trong việc trình diễn khả năng tương thích điện từ (EMC)

Ứng dụng và lợi ích:

FieldMan được thiết kế phát triển cho mục tiêu sử dụng linh hoạt đơn giản và thân thiện. Sắp xếp hiển thị đa năng như  các điện thoại thông minh, sử dụng ký tự dễ hiểu. Cho phép tối giản khi sử dụng và vừa vặn với các chức năng đo.

Màn hình màu HD lớn có khả năng chống chói hiển thị các giá trị đo bằng số hay đồ thị. Kèm theo các thông tin quan trọng  rõ ràng và dễ đọc trong mọi điều kiện làm việc. Từ các phép đo băng rộng đơn giản đến các thông số ghi tinh tế theo thời gian hay các phân tích phổ trong dải tần số thấp. Người dùng đều có thể thực hiện theo các chế độ mong muốn.

Kết quả đo có thể kèm theo các ghi nhớ dạng Text hay file âm thanh, minh họa bằng ảnh màn hình. Các sensor lắp trong ghi nhận các thông số môi trường và vị trí rồi tự động thêm vào kết quả đo.

Bộ đo khoảng cách  lắp trong (options) không chỉ đo chiều cao đầu đo mà còn giúp cố định máy đo dễ dàng. Các kết quả đo được định nghĩa theo tên phép đo. Đặc biệt phù hợp với phép đo phải thay đổi vị trí đo thường xuyên.

Sử dụng ứng dụng trên smartphone để ghi các kết quả đo cùng với ảnh hay đoạn video.

Phần mềm “Narda-TSX” cũng được dùng để tạo báo cáo kết quả đo kèm theo các hình ảnh, đoạn video. Phần mềm này cũng là nền tảng để cài đặt cấu hình, báo cáo và đánh giá kết quả đo cùng các thông tin khác
