Máy phân tích tín hiệu RF SignalShark
Thông số kỹ thuật
SignalShark®
Máy thu giám sát thời gian thực và hệ thống định hướng, định vị nguồn phát vô tuyến
IoT, M2M, C2C và mạng di động 4G/5G khiến phổ tần ngày càng dày đặc. SignalShark đáp ứng trọn bộ nhu cầu giữ phổ tần sạch nhiễu: đo băng rộng toàn dải, tìm tín hiệu ẩn, bắt các xung rất ngắn và định vị nguồn gây nhiễu. Thiết bị phù hợp cho đo kiểm tại hiện trường và cho trạm đặt cố định giám sát liên tục.
Một thiết bị, ba vai trò
Thiết kế nền tảng mở giúp SignalShark thích ứng với từng nhiệm vụ, trong phòng thí nghiệm cũng như ngoài hiện trường.
Máy thu giám sát
Dải động cao (HDR) phát hiện chắc chắn tín hiệu rất yếu bên cạnh tín hiệu mạnh; giải điều chế âm thanh, phân tích điều chế và đo mức trong băng thông thời gian thực 40 MHz.

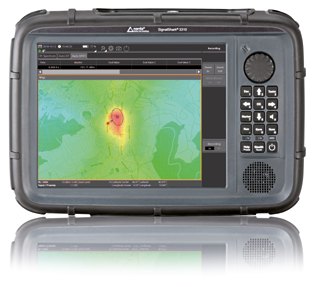

Hệ thống định hướng và định vị

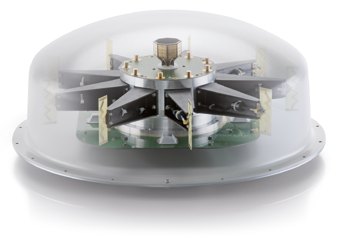

Kết hợp ăng-ten định hướng tự động ADFA cùng bản đồ và firmware định vị tích hợp để tìm nguồn phát nhanh, kể cả khi ăng-ten gắn trên xe đang di chuyển.
Máy phân tích phổ thời gian thực
Độ chồng FFT rất cao bắt được cả tín hiệu cực ngắn, hiếm xuất hiện; tốc độ quét đến 50 GHz/s khi cần khảo sát dải tần rộng.
- Dải tần 8 kHz – 8 GHz, băng thông thời gian thực 40 MHz
- Màn hình cảm ứng 10,4″, thao tác được khi đeo găng tay
- Đo tại hiện trường, đo từ xa và trong phòng thí nghiệm
- Phân tích, đánh giá tín hiệu theo tiêu chí phân loại
- Định vị nguồn phát trong vài mili giây với ăng-ten định hướng tự động
- Kết quả dò hướng xử lý ngay trên máy, không cần PC ngoài
- Windows tích hợp, dễ đưa vào hệ thống sẵn có
- Python tích hợp để tự xây dựng ứng dụng đo riêng
Giải pháp di động và giải pháp cố định
Cùng một nền tảng đo, SignalShark có bản cầm tay cho hiện trường, bản gắn rack, bản ngoài trời và mô-đun thu DF để tích hợp hệ thống.

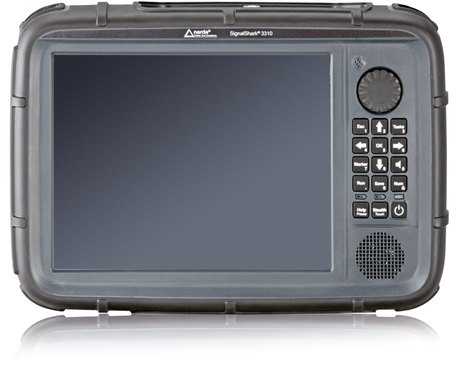

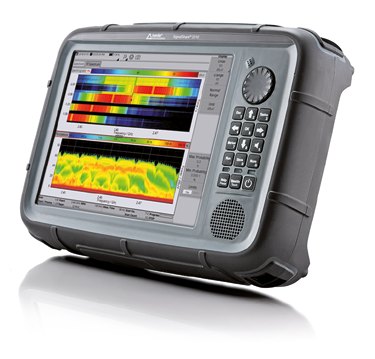

Máy cầm tay
Màn hình cảm ứng 10,4″, 2 pin Li-ion thay nóng, vỏ đạt MIL-PRF-28800F class 2. Phù hợp đo kiểm hiện trường, nhất là chặng tìm kiếm cuối.
Phiên bản gắn rack
Lắp rack 19″ hoặc đặt bàn, PC tích hợp. Phù hợp lắp cố định trong nhà trạm, trên xe; giám sát phổ 24/7, mạng định vị TDOA.
Phiên bản ngoài trời
Vỏ nhôm đúc IP65 không quạt, hoạt động từ −20 °C đến +65 °C, cấp nguồn PoE hoặc pin mặt trời; lắp trên cột hoặc treo tường.
Mô-đun thu DF cho OEM
Dễ tích hợp vào giải pháp của bên thứ ba hoặc OEM; nền tảng Windows Embedded, không quạt, ít bảo trì.
Bộ xử lý mạnh hơn, Ethernet 2,5 Gb/s, độ chính xác tần số 0,2 ppm. Có cho phiên bản gắn rack, ngoài trời và mô-đun thu DF. Xem cấu hình chi tiết từng phiên bản →
Ăng-ten và tùy chọn
Bộ ăng-ten và phần mềm tùy chọn giúp SignalShark đáp ứng từng nhiệm vụ cụ thể.
Phát hiện nhiễu và giám sát phổ
Từ tìm máy phát trái phép đến bảo vệ hạ tầng trọng yếu, SignalShark cung cấp công cụ chính xác để duy trì thông tin liên lạc thông suốt, không nhiễu.
Phát hiện và định vị tín hiệu
Giám sát phổ tần
Cổng kết nối, thông số từng phiên bản, cấu trúc ăng-ten ADFA, bộ ăng-ten cầm tay, chức năng định vị, tham số so với máy thu lý tưởng theo ITU, tùy chọn IQ Analyzer, 5G Analyzer và phần mềm bên thứ ba.
Tư vấn cấu hình và báo giá SignalShark
SETCO cung cấp thiết bị Narda Safety Test Solutions tại Việt Nam. Liên hệ để được tư vấn phiên bản, bộ ăng-ten và tùy chọn phần mềm phù hợp với nhiệm vụ giám sát của đơn vị.
Thông số theo tài liệu Narda Safety Test Solutions NSTS 12/2025 E0378E. SignalShark® là nhãn hiệu đã đăng ký của Narda Safety Test Solutions GmbH. Thông số có thể thay đổi mà không cần báo trước.
