Trạm quan trắc điện từ trường 9 kHz – 30 MHz Narda AMS-8063
Thông số kỹ thuật
AMS-8063 giám sát liên tục từ xa cả điện trường và từ trường trong dải 9 kHz – 30 MHz, vừa đo cường độ tổng vừa phân tích phổ đến 100 tần số do người dùng định nghĩa. Trạm đặc biệt phù hợp giám sát phơi nhiễm quanh hệ thống anten phát thanh sóng dài (LW), sóng trung (MW) và sóng ngắn (SW).
Tổng quan
Ở dải tần thấp của phát thanh AM, vùng quanh anten thường là trường gần, nơi điện trường và từ trường phải được đo riêng. AMS-8063 đo riêng từng thành phần E và H, cả theo giá trị tổng và theo phổ.

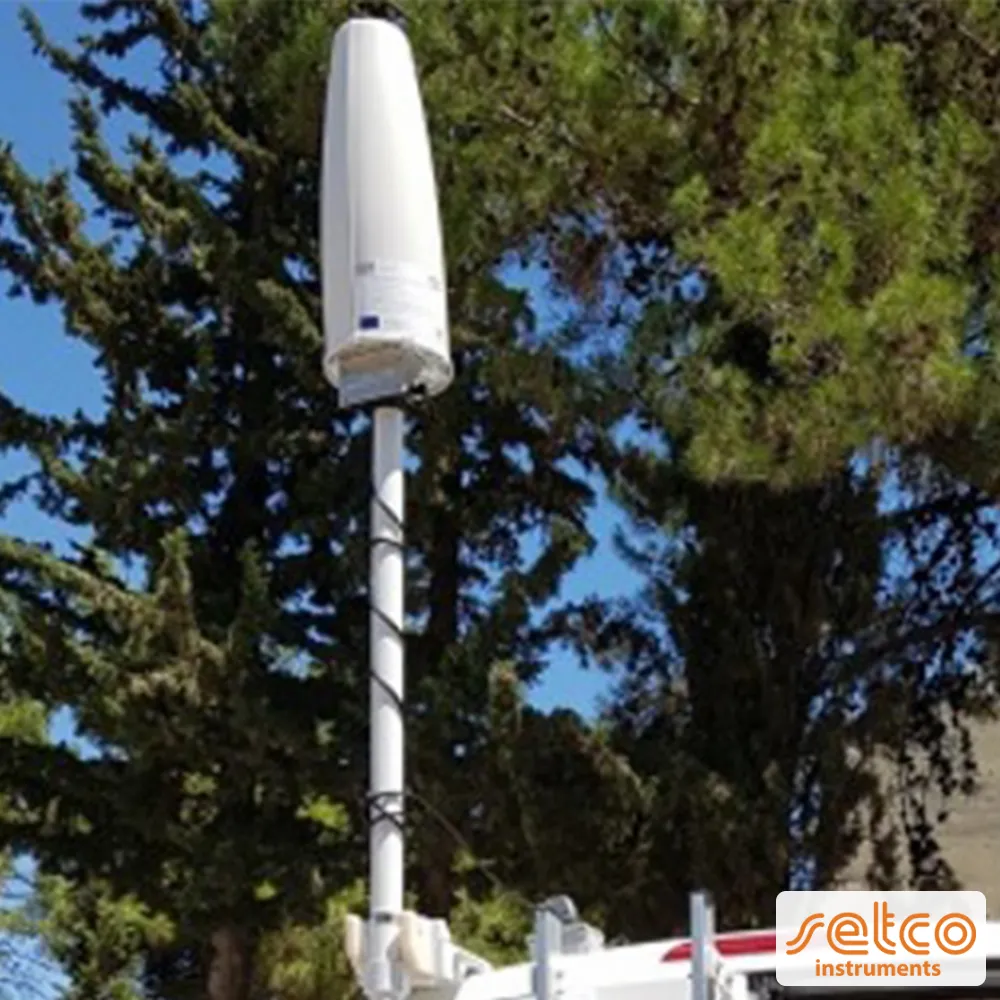

Bộ cảm biến và máy phân tích nằm trong một khối lập phương cạnh khoảng 10 cm, gồm cảm biến 3 trục X, Y, Z cho cả E và H, bộ chuyển đổi A/D, máy thu số và CPU, giúp tối ưu độ đẳng hướng và loại bỏ tín hiệu nội sinh. Vỏ bảo vệ làm từ vật liệu trong suốt với sóng điện từ, chắc chắn cho lắp đặt ngoài trời dài hạn.
Đặc điểm nổi bật
- Dải tần 9 kHz – 30 MHz, giám sát đồng thời điện trường và từ trường
- Máy phân tích phổ tích hợp, giám sát đến 100 tần số do người dùng định nghĩa
- Tự động hoàn toàn: pin mặt trời hoặc điện lưới cố định, tự truyền dữ liệu
- Truyền thông Wi-Fi, cáp quang hoặc RS232 tùy phiên bản
- Phần mềm 8063SW02 cấu hình, truy vấn và giám sát toàn bộ trạm trong mạng
- Phù hợp ITU-T K.83; gọn nhẹ, dùng trong nhà và ngoài trời
Ứng dụng
- Giám sát phơi nhiễm quanh đài phát thanh sóng dài, sóng trung, sóng ngắn
- Giám sát khu vực công cộng, nhà ở gần anten phát AM công suất lớn
- Quan trắc dài hạn trong vùng trường gần, nơi cần đo riêng điện trường và từ trường
Tại Việt Nam, mức giới hạn phơi nhiễm theo TCVN 3718.
Ba phiên bản trạm
| Phiên bản | Nguồn | Truyền thông | Ghi chú |
|---|---|---|---|

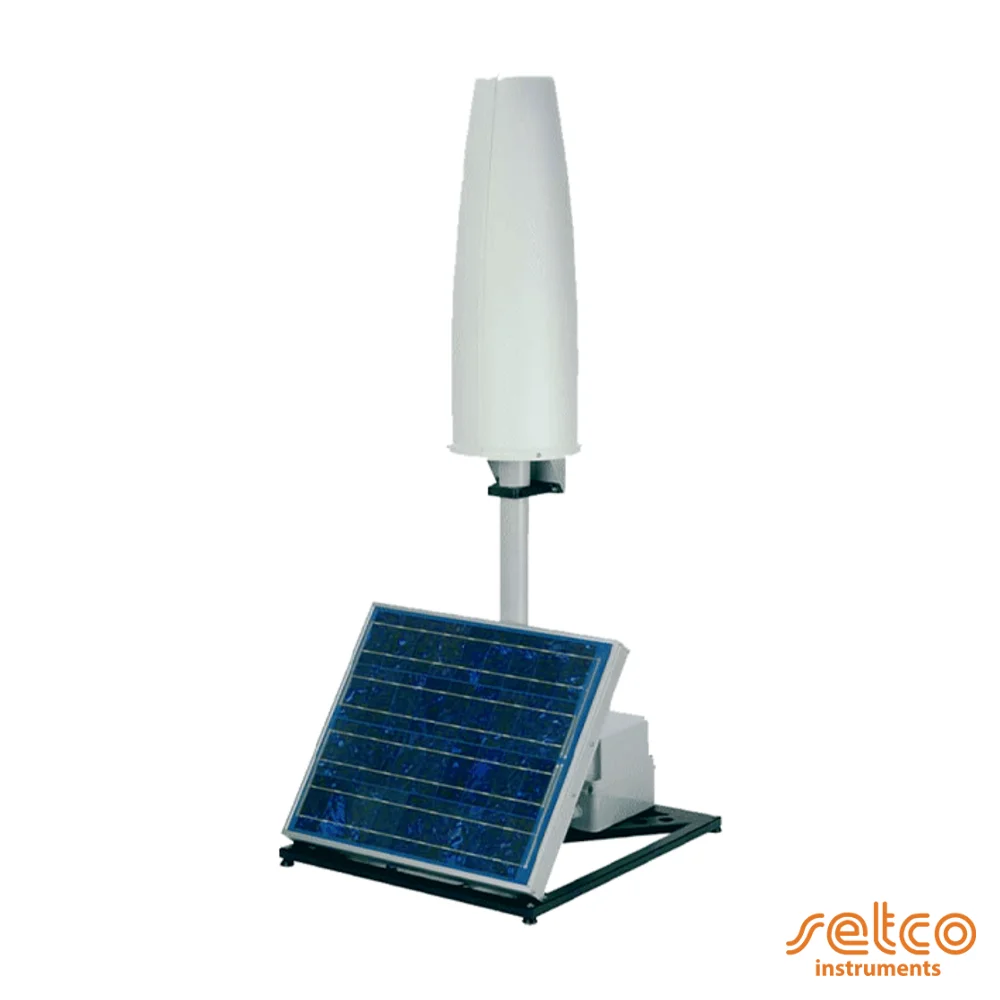

| AMS-8063/00 | Pin mặt trời + ắc quy dự phòng | Wi-Fi (bộ chuyển đổi serial Wi-Fi, TCP/IP) | Cần điểm truy cập Wi-Fi |
| AMS-8063/01 | Pin mặt trời + ắc quy dự phòng | RS232 nối trực tiếp PC | Kết nối trực tiếp, đơn giản |
| AMS-8063/02 | Điện lưới cố định + ắc quy dự phòng | Cáp quang, xa hơn 200 m | Cần hộp giao tiếp; 1 hộp quản lý đến 5 trạm |
Cả ba phiên bản đều có bộ gá treo tường (tùy chọn).
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Dải tần | 9 kHz – 30 MHz |
| Dải đo điện trường | 0,1 – 1000 V/m (9 kHz – 30 MHz) |
| Dải đo từ trường | Mode A: 0,03 – 300 A/m (9 kHz – 3 MHz); Mode B: 0,003 – 30 A/m (300 kHz – 30 MHz); không dùng đồng thời hai mode |
| Độ phân giải | 0,01 V/m; 0,1 mA/m |
| Độ nhạy | 0,01 V/m (tùy bộ lọc RBW) |
| Đơn vị | V/m, A/m |
| Chức năng | Chế độ phổ; bảng tần số; giá trị trung bình, RMS |
| Chu kỳ lưu | Chế độ bảng: 1 – 1440 phút; chế độ phổ: 10, 15, 30 phút hoặc 1 – 24 giờ, hoặc khi vượt ngưỡng |
| Truyền thông | Wi-Fi 802.11b 2,4 GHz (/00); RS232 (/01); cáp quang (/02) |
| Ắc quy | Chì kín sạc được 12 V, 32 Ah |
| Pin mặt trời | 2 × 40 W, 17,5 V (/00, /01) |
| Công suất tiêu thụ | 4 W |
| Nguồn ngoài | 100 – 220 V, 50/60 Hz ra 24 VDC, 1,25 A |
| Tự chủ chỉ với ắc quy | > 48 giờ; sạc > 12 giờ với nguồn ngoài |
| Nhiệt độ hoạt động | -20…+55 °C |
| Cấp bảo vệ | IP54 |
| Kích thước tổng (D × C × S) | 1480 × 1100 × 715 mm (/00, /01); 1480 × 660 × 600 mm (/02) |
| Khối lượng | ~35 kg (/00, /01); ~27 kg (/02) |
| Xuất xứ | Ý |
Cấu hình và mã đặt hàng
| Mô tả | Mã |
|---|---|
| Trạm pin mặt trời, ắc quy dự phòng, bộ chuyển đổi serial Wi-Fi | AMS-8063/00 |
| Trạm pin mặt trời, ắc quy dự phòng, RS232 (kèm bộ chuyển USB/RS232, cáp 2 m) | AMS-8063/01 |
| Trạm điện lưới, ắc quy dự phòng, bộ chuyển đổi serial quang (kèm cáp quang ngoài 5 m) | AMS-8063/02 |
| Bộ gá treo tường AMS-8063/WMK | 650.800.016 |
| Hộp giao tiếp cho AMS-8063/02 (quản lý 1 – 5 trạm) | 650.000.292 |
Mỗi trạm kèm ắc quy, radome, bộ nguồn sạc, phần mềm 8063-SW-02, hướng dẫn sử dụng và giấy chứng nhận hiệu chuẩn; bản /00 và /01 kèm cột sợi thủy tinh, đế, túi ballast và pin mặt trời.
