Trạm quan trắc điện từ trường phân tích tần Narda AMS-8061
Thông số kỹ thuật

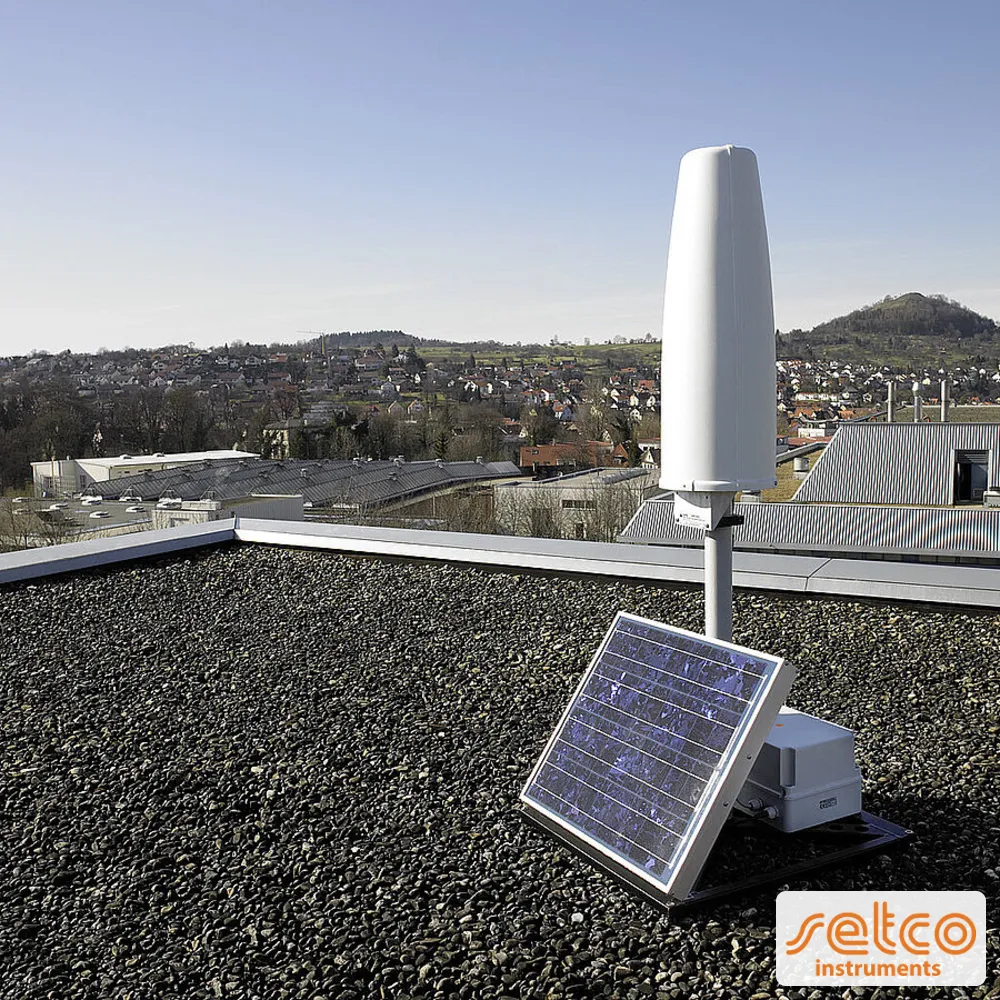

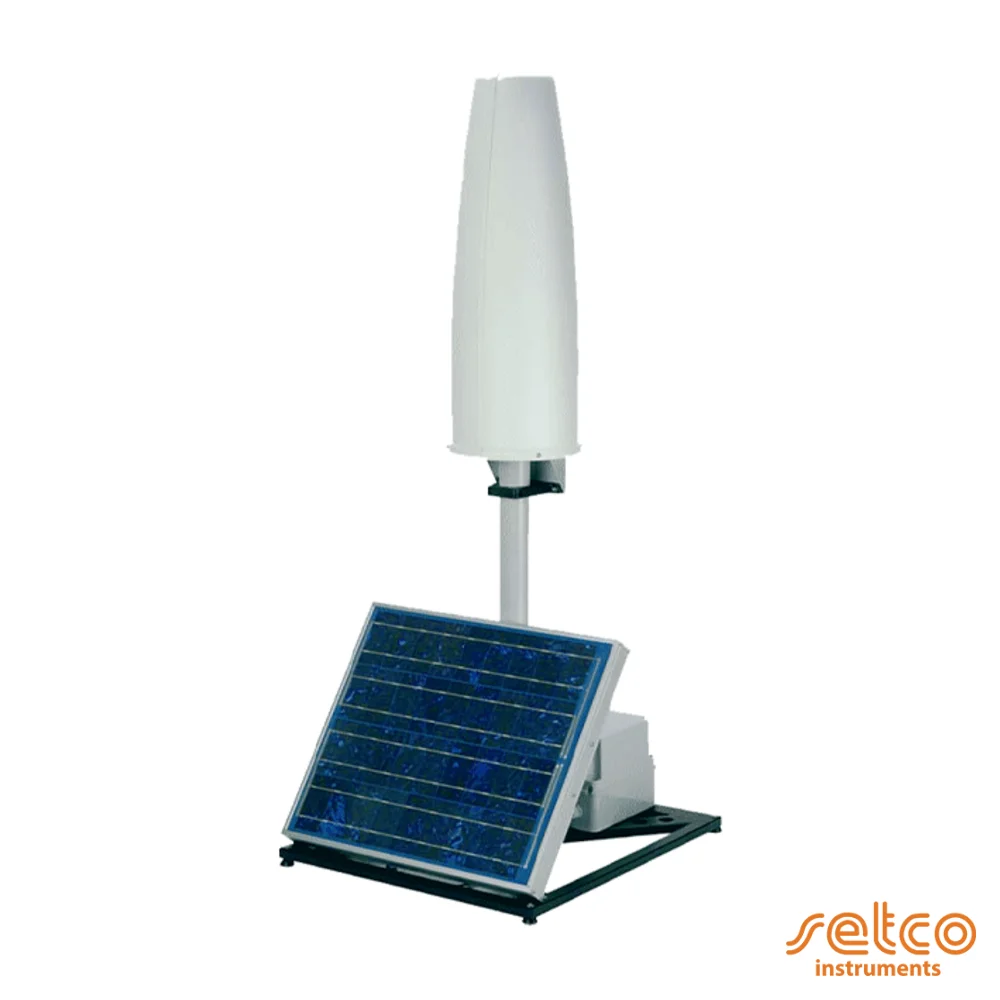

AMS-8061 là trạm quan trắc EMF tích hợp máy phân tích phổ và anten đẳng hướng 3 trục, theo dõi liên tục đến 20 băng tần do người dùng định nghĩa trong dải 100 kHz – 6 GHz. Trạm cho biết dịch vụ nào, nhà mạng nào gây ra mức trường tại vị trí giám sát, hoạt động tự động bằng pin mặt trời và modem 4G.
Tổng quan
Trạm quan trắc băng rộng chỉ ghi được tổng mức trường. Khi một vị trí có nhiều anten của nhiều nhà mạng và đài phát, AMS-8061 phân biệt được từng dịch vụ (GSM, UMTS, LTE, FM, truyền hình) nhờ máy phân tích phổ tích hợp.
Nhờ vậy, cơ quan quản lý xác định được từng nguồn phát có tuân thủ mức giới hạn hay không, và nhanh chóng tìm ra nguồn gây vượt ngưỡng. Dữ liệu tự động gửi về máy chủ trung tâm, quy mô hệ thống từ một điểm đến toàn quốc.
Đặc điểm nổi bật
- Đo phân tích tần bằng anten đẳng hướng 3 trục, dải 100 kHz – 6 GHz
- Máy phân tích phổ tích hợp, giám sát đến 20 băng tần, mỗi băng đặt tần số đầu – cuối riêng
- Hiển thị theo V/m, A/m hoặc % giới hạn đặt trước cho từng băng
- Tự động 24/7: pin mặt trời, modem 4G, tự truyền dữ liệu, GPS
- Báo cáo hằng ngày, cảnh báo và báo động qua SMS
- Cập nhật firmware từ xa; tích hợp dễ vào ứng dụng web
- Phù hợp ITU-T K.83; dùng trong nhà và ngoài trời, IP55
Ứng dụng
- Giám sát liên tục tại trạm dùng chung nhiều nhà mạng, tách đóng góp từng dịch vụ
- Quan trắc quanh khu dân cư, trường học, bệnh viện gần trạm gốc và đài phát
- Mạng quan trắc EMF của cơ quan quản lý, công bố dữ liệu công khai
- Xác định nhanh nguồn phát gây vượt ngưỡng
Tại Việt Nam, mức giới hạn phơi nhiễm theo TCVN 3718.
Anten đẳng hướng
| Anten | Trường | Dải tần | Dải đo | Mức quá tải | Mã |
|---|---|---|---|---|---|
| EHA-2B-01 | E | 100 kHz – 6 GHz | 0,01 – 160 V/m | 435 V/m | 650.000.317 |
| HA-1B-01 | H | 100 kHz – 110 MHz | 100 µA/m – 7 A/m | 20 A/m | 650.000.318 |
| EA-1B-01 | E | 110 MHz – 6 GHz | 0,01 – 160 V/m | 435 V/m | 650.000.319 |
| EA-1B-02 | E | 27 MHz – 3 GHz | 0,01 – 200 V/m | 435 V/m | 650.000.320 |
Mọi anten có độ tuyến tính ±2 dB, độ phẳng ±3 dB; độ lệch đẳng hướng tổng (EN 50383) < 2,5 dB đến 3 GHz, < 3,5 dB đến 6 GHz. Trạm cần ít nhất một anten để hoạt động.
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Dải tần | 100 kHz – 6 GHz (theo anten) |
| Số băng tần lập trình | Đến 20, tần số đầu – cuối riêng cho từng băng |
| Dải đo | 0,01 – 200 V/m hoặc 100 µA/m – 7 A/m (theo anten) |
| Dải động | > 60 dB ở mọi mức suy hao |
| Độ nhạy / độ phân giải | 0,01 V/m hoặc 100 µA/m |
| Suy giảm ngoài băng | > 50 dB (tùy cài đặt) |
| Tốc độ đọc | Đến 200 ms (tùy cài đặt) |
| Tham số đo | Tự cấu hình RBW, thời gian giữ, chế độ lấy mẫu đỉnh – hiệu dụng, suy hao, zero span |
| Giá trị lưu | Trung bình hoặc RMS, giá trị cực đại; thời gian trung bình 1 – 15 phút |
| Chu kỳ lưu | 1, 2, 6, 15 phút |
| Dung lượng lưu (bộ nhớ vòng) | 18 tháng với chu kỳ 6 phút; 3 tháng với chu kỳ 1 phút |
| Cảnh báo | SMS và/hoặc tải dữ liệu khi vượt ngưỡng, đầy bộ nhớ, mở vỏ, nhiệt độ, độ ẩm, pin yếu, lỗi cảm biến, lỗi máy chính |
| Truyền thông | FTP và CSD qua modem 4G; Ethernet, RS-232, USB |
| Modem | LTE, UMTS/HSPA+, GSM/GPRS/EDGE toàn cầu; cần SIM có SMS và FTP |
| Nguồn | Pin mặt trời 2 × 40 W, 17,5 V; ắc quy chì kín 12 V; bộ nguồn AC 100 – 240 V |
| Thời gian tự chủ | 48 – 60 giờ chỉ với ắc quy; 24/365 với pin mặt trời khi số giờ nắng đỉnh ≥ 2 |
| Nhiệt độ hoạt động | -10…+55 °C; gió đến 150 km/h |
| Cấp bảo vệ | IP55 |
| Kích thước tổng (D × C × S) | 1480 × 1100 × 715 mm; vỏ radome Ø 250 × 740 mm |
| Khối lượng | ~34 kg |
| Xuất xứ | Ý |
Cấu hình và mã đặt hàng
| Mô tả | Mã |
|---|---|
| AMS-8061/00 – trạm phân tích tần (máy chính, modem 4G, bộ nguồn AC/DC, phần mềm 8061 NSTS và Area Monitor Installer, cột, đế, túi ballast, pin mặt trời, giấy chứng nhận hiệu chuẩn) | 620.000.274 |
| Anten EHA-2B-01 / HA-1B-01 / EA-1B-01 / EA-1B-02 | Theo bảng anten |
| Bộ nguồn ngoài AMS-8061 (tùy chọn) | 650.800.109 |
Liên hệ tư vấn và báo giá
SETCO là nhà phân phối Narda STS tại Việt Nam, tư vấn kết hợp AMS-8061 với trạm băng rộng AMB-8059 trong cùng mạng quan trắc. Liên hệ: 024 3782 2094 · 0913 022 979 · sales@setco.com.vn.
